鉆機固控系統

鉆井液固相控制系統簡稱固控系統，它是石油鉆機重要的配套系統之一，其主要作用是清理鉆井液中不必要的固相顆粒，保持鉆井液性能的穩定，以便優化鉆井泵和其它鉆井設備的工作條件，提高鉆井效率。鉆井液固相控制系統主要由鉆井固控設備(振動篩、真空除氣器、除砂器、除泥器、離心機、泥漿攪拌罐、泥漿混漿罐)及輔助管線和電控等組成。適用于2000-9000米石油鉆井工程。

正道能源公司完全自主設計和生產全套固控設備及成套系統，能生產適用于2000-15000米石油鉆井工程的550HP-4000HP鉆機固控系統。能滿足國外鉆井公司更高標準更復雜工藝的固控系統生產制造需要。成套固控系統已經出口到多個國家和地區，目前已經為沙特阿美公司，阿聯酋ADNOC公司，俄羅斯PNG公司等大型國際鉆井公司生產配套過ZJ50-70鉆機固控。在我國新疆塔里木9000米超深鉆井配套有ZJ90固控系統等。（ 參考《相關閱讀》），并因地制宜，不斷優化固控系統方案，科學配置和布局，讓鉆機固控系統能適應各種復雜的鉆井工藝和泥漿處理要求。

正道能源鉆機固控系統優勢

正道能源具有API Q1認證，ISO9001認證、歐盟CE認證，擁有自己的生產中心，完備的機加設備，技術豐富的工程師，和先進的制造工藝，依托自身多年行業技術積累，為客戶提供整套石油鉆機固控系統設計制造方案，包括：鉆機固控系統配置方案，鉆機固控設備生產方案，鉆機固控系統現場運營方案等。其具有優勢：

■ 擁有50多項鉆井固控設備各類新型發明專利；
■ 享有鉆井固控設備技術研發中心榮譽；
■ 擁有12年鉆機固控設備和系統設計生產經驗；
■ 眾多國內外大型石油鉆井固控系統成功應用案例；
■ 固控設備全系自主生產，系統組成更科學更可靠；
■ 先進的固控系統設計理念，可適應復雜鉆井要求；
■ 模塊化組合，全防爆電路，安裝便捷，安全可靠；
■ 能適應惡劣的鉆井工作狀況，耐寒、耐熱、防爆、防漏、防腐并防雨水。

正道能源石油鉆機固控系統方案

固控系統根據鉆井的深度來決定選用的設備，一般會根據ZJ20-ZJ150鉆機的型號選配。通常情況下：ZJ30鉆機一下只需要3級固控設備：鉆井液振動篩，除砂器，除泥器；ZJ30以上是5級凈化設備：鉆井液振動篩，真空除氣器，除砂器，除泥器，鉆井液離心機；泥漿罐的數量根據鉆井泥漿的總?cè)莘e計算，選擇合適的數量以及尺寸。正道能源可設計配套ZJ20-ZJ150鉆機固控系統，系統方案可同技術工程師詳細溝通。

參數名稱	系統規格
系統類型	撬裝式  車載式  保溫式
匹配鉆機	ZJ20   ZJ30  ZJ40  ZJ50  ZJ70  ZJ90 ZJ120 ZJ150 鉆機
應用行業	石油鉆井 煤層氣鉆井 天然氣鉆井 頁巖氣鉆井
系統設備	振動篩 真除器 除砂除泥器 離心機 泥漿罐 攪拌器 射流混漿 供漿泵 藥品罐 坐崗房
系統附件	管匯、液位計、走道、飄臺、護欄 扶梯、爬梯、防爆燈、防雨/遮陽/保溫棚
系統方案	根據客戶需求提供定制固控系統方案

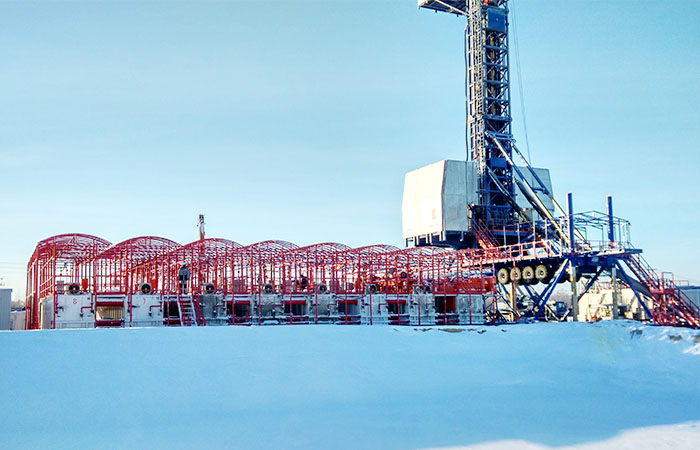

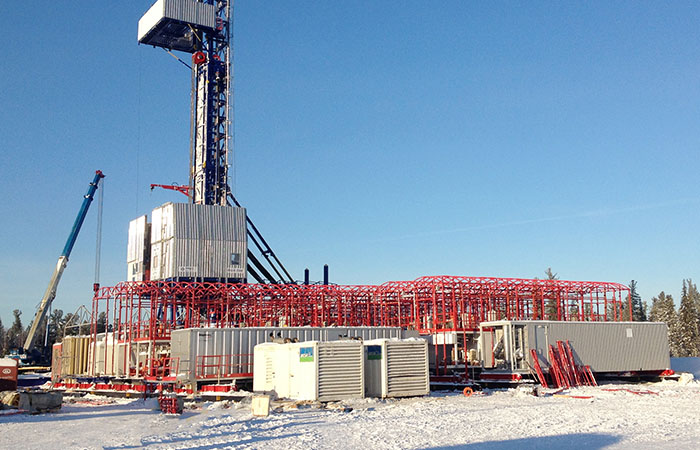

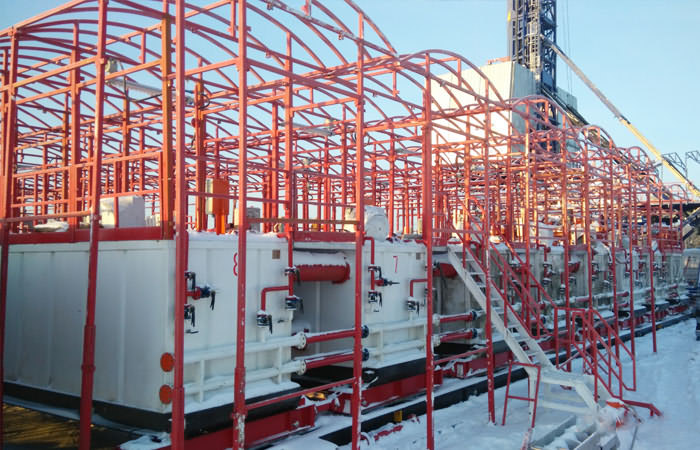

低溫鉆機固控系統（叢式鉆機固控系統）

低溫軌道鉆機固控系統（叢式井固控系統）是針對極寒鉆井環境（俄羅斯）開發的適合5000-7000m低溫軌道鉆機配套的泥漿循環系統，其區別常規鉆機固控系統不同之處鉆井液罐底座帶有與地面軌道配套的高強度合金鋼滾輪，可以實現系統在軌道上整體移動，并且具有一整套完整的耐低溫保溫設施，包括設備加熱系統，保溫棚等，以及能在-45～50℃環境下對鉆井液進行配置 貯存 循環和凈化等。

正道能源公司針對極寒地區，比如俄羅斯遠東地區 西伯利亞地區，設計開發的低溫液壓軌道鉆機固控系統，叢式鉆井固控系統，可適配4000-7000m的LDB軌道鉆機。其規格包括：ZJ50LDB低溫鉆機固控系統，ZJ70LDB低溫鉆機固控系統。

正道能源低溫鉆機固控系統優勢

正道能源根據客戶工況提供科學經濟的低溫軌道鉆機固控系統一整套設計方案，系統設備采用優質的耐低溫材料，科學的保溫管路設計和良好的保溫效果，配置有完備的加熱裝置，能確保鉆井泥漿在-45～50℃環境下正常調配 儲存 循環和凈化等作業。鉆井液罐底座帶有與地面軌道配套的高強度合金鋼滾輪，可以實現系統在軌道上整體移動。

■ 系統泥漿罐的主體型材采用Q345D低合金鋼焊接而成；
■ 配備了極地蒸汽加熱系統和多臺蒸汽暖風機；
■ 配置保溫棚保護整套系統及電纜設施不受凍；
■ 罐底帶合金滾輪，軌道自由移動；可以實現多口井的叢式鉆井；
■ 能確保固控系統在極地高寒地區-45度惡劣的環境下正常工作；
■ 模塊化組合，全防爆電路，安裝便捷，安全可靠；

正道能源低溫鉆機固控系統方案

低溫鉆機固控系統設備方案包括：保溫管線 保溫棚，加熱設備，以及耐低溫型的鉆井液振動篩，真空除氣器，除砂除泥器，鉆井液離心機，帶軌道滾輪的泥漿罐 混將罐等設備。

參數名稱	系統規格
系統類型	低溫鉆機固控系統  叢式鉆機固控系統
匹配鉆機	ZJ50LDB   ZJ50LDB 鉆機
應用行業	石油鉆井 天然氣鉆井
系統設備	蒸汽加熱系統 保溫棚 蒸汽暖風機 振動篩 真除器 除砂除泥器 離心機 泥漿罐 攪拌器 射流混漿 供漿泵 藥品罐 坐崗房
系統附件	管匯、液位計、走道、飄臺、護欄 扶梯、爬梯、防爆燈
系統方案	根據客戶需求提供定制固控系統方案

煤層氣鉆機固控系統

煤層氣鉆井固控系統（泥漿凈化系統）是針對煤層氣鉆井特點在傳統石油鉆機固控系統的基礎上進行高度集成。其不僅具備石油鉆機固控系統同樣的泥漿處理能力同時還具備泥漿回收和凈化能力，而且整個固控系統結構相對石油固控系統更加緊湊、集成能力強，運輸方便等特點。

煤層氣鉆井基本在2000米-4000米，針對煤層氣鉆井、地?zé)徙@井特性，正道能源依托石油鉆井固控技術優勢，為客戶提供一 整套煤層氣鉆井泥漿固控系統設計和制造，同煤層氣鉆機配套的鉆機固控系統，ZJ20-ZJ40煤層氣鉆機固控系統?？梢詽M足4000m以內的煤層氣鉆井施工所需鉆井液的處理要求，也可應用到巖心鉆探施工中。

正道能源鉆機固控系統優勢

在如何給煤層氣鉆機配置泥漿處理設備和系統方面，正道能源是根據客戶煤層氣鉆機及鉆井地層條件，定制煤層氣鉆井固控系統。

■ 煤層氣系統設備配置科學經濟，性能穩定可靠；
■ 固控系統結構緊湊簡單、運輸安裝方便；
■ 可以滿足4000m以內的煤層氣鉆井要求；

正道能源石油鉆機固控系統方案

煤層氣鉆機固控系統一般會根據ZJ20-ZJ40鉆機的型號選配。

參數名稱	系統規格
系統類型	撬裝式
匹配鉆機	ZJ20   ZJ30  ZJ40鉆機
應用行業	煤層氣鉆井 地?zé)徙@井 頁巖氣鉆井
系統設備	振動篩 真除器 除砂除泥器 離心機 泥漿罐 攪拌器 射流混漿 供漿泵 藥品罐 坐崗房
系統附件	管匯、液位計、走道、飄臺、護欄 扶梯、爬梯、防爆燈
系統方案	根據客戶需求提供定制固控系統方案

修井機固控系統

車載式固控系統（拖車式固控系統）常應用到修井現場，為了適配修井機而設計，系統配置有拖車底座，可來回多個井場自由移動。移動式鉆井泥漿固控系統可以安裝在各種形式的拖車(如輪胎拖車、滑橇拖車等)上移動方便。利用撬裝式原理，將功能組件集成于一個整體底座，方便地整體遷移，節省占地面積。設備的生產、組裝都在工廠內完成，現場安裝工作量少。

修井機固控系統是正道能源專門針對修井工程和 XJ350-XJ750修井機特點定制的。其最大特點：主要依托鉆機固控系統，集成鉆機固控設備到拖車上，在于整套固控系統帶有車輪拖車設計，可以被拖車拖行方便每個井場來回移動作業，方便快捷高效！因此被稱作車載式固控系統，可移動式固控系統等。

正道能源修井機固控系統優勢

正道能源依托自身多年在石油鉆井固控裝備行業制造經驗積累，針對修井工程特點，定制設計車載式固控系統方案，其具有優勢：

■ 固控系統方案布局 配置科學經濟；
■ 拖車式固控設備及泥漿罐，配置車輪方便多個井場自由調度移動；
■ 固控設備模塊化設計，安裝快速便捷，節約現場施工時間；

■ 能夠保證4000米修井泥漿配制、加重、循環；
■ 固控系統方案靈活，可適配不同修井機作業；

正道能源修井機固控系統方案

修井機固控系統一般會根據XJ350-XJ750鉆機的型號選配。通常情況下：配置車載式泥漿罐及罐面固控設備，包括：振動篩，除砂除泥器，真空除氣器，離心機，攪拌器，混漿漏斗以及砂泵。

參數名稱	系統規格
系統類型	可移動式  車載式  便捷式
匹配鉆機	XJ350   XJ550  XJ750  XJ950  修井機
應用行業	石油鉆井 修井工程
系統設備	車載篩分設備 車載除砂設備 車載除氣設備 車載離心設備 車載混漿設備 車載泥漿罐 拖車式消防罐 拖車式發電機等
系統附件	管匯、液位計、走道、飄臺、護欄 扶梯、爬梯、防爆燈
系統方案	根據客戶需求提供定制固控系統方案

泥漿站

泥漿站也是鉆井泥漿應急保障站，是專門處理鉆井液的站點，泥漿站由各種泥漿處理設備和固定場地組成，泥漿站具有功能，包括：泥漿調配、泥漿存儲，泥漿循環等，處理完的泥漿將被運往周邊200公里范圍內鉆井現場，服務鉆井工程，也可作為應急物資儲備。

正道能源從泥漿站規劃，泥漿站設計、泥漿站建設，到泥漿站生產運營為客戶提供一體化泥漿站方案?？缮a(chǎn)泥漿站設備和建設大型鉆井泥漿站， 中小型泥漿站，包括：油基泥漿處理站，水基泥漿處理站等。包括整個泥漿站水基泥漿 油基泥漿 復合基泥漿儲存和處理的：固液分離設備、儲漿設備、攪拌設備、混漿設備、輸送設備等的設計與制造。

正道能源可設計和建設1500-5000方泥漿站項目，泥漿站可覆蓋方圓200公里的作業范圍；節約運輸成本，讓鉆井成本最小化；泥漿配制均在泥漿站內完成，泥漿成本降低30%；臨井鉆遇斷層，應急補充油基泥漿，保障了井下安全；減少廢棄物處理量，每口井節約20多萬人民幣成本；

正道能源泥漿站建設優勢

正道能源擁有自己的生產中心，完備的機加設備，技術豐富的工程師，依托自身多年行業技術積累，緊密對接客戶現場工況，提供全套泥漿站配置和布局方案；和客戶確認最終泥漿站建設方案，依據方案生產配套泥漿設備。

■ 適應特定工況環境，一對一定制泥漿站方案；
■ 擁有12年鉆井泥漿處理設備設計和生產經驗；
■ 眾多國內外大型鉆井泥漿站成功應用案例；
■ 泥漿站組成設備全系自主生產，組合科學；
■ 泥漿站建設階段，提供全面技術和運營支持；

正道能源泥漿站建設流程

泥漿站圖紙方案設計

泥漿站方案根據客戶要求，因地制宜，最大限度為客戶節約成本。

出具泥漿站效果圖

方案確認后，為客戶提供泥漿站3D效果圖和演示圖，直觀感受項目效果。

泥漿設備制造

根據確定好的方案，開始生產泥漿站建設所需的各種設備。

泥漿站土建施工

土建施工時，提供必要指導，為后期泥漿設備安裝提供依據。

泥漿站設備安裝調試

泥漿站所有設備安裝完成后，進行系統性試機，確保正常運營。

泥漿站投入運營

項目投入運營后，提供設備操作相關培訓，運營問題解答等。

正道能源泥漿站方案

根據泥漿站建站占地情況和服務井場之間的距離，正道能源為客戶提供多種建站方案，包括水基泥漿站，油基泥漿站，儲漿罐規格包括：24-71方立式儲罐，40-240立方方型儲罐等。

參數名稱	泥漿站設備
泥漿站類型	水基泥漿站、油基泥漿站
泥漿站容積	1500-5000m3（10000bbl-30000bbl）
應用行業	石油鉆井、煤層氣鉆井、天然氣鉆井、頁巖氣鉆井
泥漿站設備	振動篩、離心機、攪拌器、射流混漿、供漿泵、儲漿罐、重晶石灰罐、緩沖罐、除塵罐、壓力罐、壓縮機、泥漿實驗室
系統輔件	管匯、液位計、走道、飄臺、護欄、扶梯、爬梯、防爆燈

泥漿不落地系統（鉆井廢棄物處理系統）

泥漿不落地系統又被稱作鉆井廢棄處理系統，鉆屑不落地系統等，鉆井廢棄物是鉆井作業中產生的巖屑、泥漿、切屑、浸泡液、水泥漿等，泥漿不落地是一種處理這些鉆井廢棄物的環保技術，其主要目的是為了將鉆井廢棄物進行固化、處理，便于施工后快速運輸?shù)街付ǖ攸c(diǎn)，廢棄物液相部分可回收再利用。泥漿不落地系統依據處理的水基泥漿和油基泥漿介質不同，可分為水基泥漿不落地系統和油基泥漿不落地系統。

正道能源依托鉆井固控設備技術優勢，為客戶提供一整套油田鉆井廢棄物解決方案（油基鉆屑隨鉆處理系統）。包括：油基泥漿不落地系統和水基泥漿不落地系統。在油田環保行業有著豐富的設備及系統生產經驗，目前，在四川 甘肅 內蒙 新疆 山東等油田集中的地區，均有各油基泥漿不落地系統項目。

油基泥漿不落地系統優勢

正道能源油基泥漿不落地系統在方案設計、系統設備配置、系統安裝維護、鉆屑處理效果上均有優勢，具體表現在：

■ 泥漿不落地設備模塊化設計，拆裝方便高效；

■ 可連續進料，免加藥，每小時處理量可達40噸以上；

■ 油基鉆井液高效分離處理后的固相含油率≤5%；

■ 有效的分離并回收≥30%可重復使用的鉆井液；

■ 可設計成車載式，隨進隊移動，實現隨鉆不落地；

■ 可折疊式的護欄和走道設計，便于維護及拆裝運輸；

系統設備制造優勢

油基泥漿不落地系統由高速離心機，鉆屑甩干機，螺旋輸送器，物料收集斗，巖屑箱，電控系統及輔助泵類組成。正道能源能制造多種規格的BWLF系列高速離心機和BWLS系列鉆屑甩干機，以及系統集成技術，以滿足不同工況油基鉆井廢棄物處理。

■ 擁有12年鉆井廢漿處理設備和系統設計生產經驗；

■ 擁有6項鉆井廢物處理設備（離心機 甩干機）發明專利；

■ 國內外多項水/油基泥漿不落地系統成功應用案例；

■ 泥漿不落地設備自主生產，系統組成更可靠；

■ 提供一體化一對一定制泥漿不落地系統方案；

油基泥漿不落地方案

在鉆井廢棄物處理領域，正道能源可為客戶提供水基泥漿不落地和油基泥漿不落地方案，并提供一整套設備生產和應用服務。針對客戶需求可設計成分體式，撬裝一體式，車載式等?？珊涂蛻艟畧?chǎng)鉆井固控系統實現完美對接。更多泥漿不落地方案詳情，請參考《水基/油基2種泥漿不落地系統處理方案》

參數名稱	泥漿不落地系統組成設備
油基泥漿	鉆屑甩干機、變頻離心機、撬罐、螺旋輸送器、供漿泵
水基泥漿	泥漿振動篩、變頻離心機、壓濾機、儲漿罐
方案設計	分體式，撬裝一體式，車載式

水基泥漿不落地系統

水基泥漿不落地系統是針對水基泥漿和水基鉆屑而開發的泥漿不落地系統，其主要通過高頻振動篩，污泥脫水設備，加藥設備，等來實現水基鉆屑的固化、處理，處理后的固相可以轉運，水可回用到泥漿固控系統中。

正道能源依托鉆井固控設備技術優勢，為客戶提供一整套油田鉆井廢棄物解決方案。包括：水基泥漿不落地系統方案和油基泥漿不落地系統方案。正道能源成套水基泥漿不落地系統是一套成熟的水基鉆屑處理方案。其可將水基鉆屑含水率有效控制在5%-10%以內。

相比油基泥漿，水基泥漿處理比較復雜，正道能源水基泥漿不落地處理方案，結合井場實踐總結，在系統配置上：對常用的鉆井液壓濾機、鉆井液離心機、鉆井液干燥篩、螺旋輸送機、加藥單元、泥漿罐等設備進行科學配置，優化組合，使整套系統性能處理能力處理效率 處理結果達到水基泥漿處理的最佳效果。

正道能源水基泥漿不落地系統優勢

正道能源泥漿不落地系統，設備采用模塊化、撬裝式設計，拆裝移動方便，可隨井隊移動，解決了泥漿池占地后造成的二次污染和難以復耕的問題，實現了隨鉆不落地處理，解決了鉆井作業的分散性和流動性；

■ 擁有12年鉆井廢漿處理設備和系統設計生產經驗;
■ 國內外多項水/油基泥漿不落地系統成功應用案例;
■ 泥漿不落地設備自主生產，系統組成更可靠;
■ 提供一體化一對一定制泥漿不落地系統方案;
■ 一體化程度高，可連續施工，免加藥，經濟節約;

正道能源水基泥漿不落地方案

油田環保領域，針對水基泥漿，水基鉆屑處理，正道能源可根據不同施工現場，提供一整套定制化的泥漿不落地設備和系統方案，以下為不落地系統設備配置方案。具體方案需要同正道能源的技術工程師們溝通確認。

參數名稱	泥漿不落地系統組成設備
油基泥漿	鉆屑甩干機、變頻離心機、撬罐、螺旋輸送器、供漿泵
水基泥漿	泥漿振動篩、變頻離心機、壓濾機、儲漿罐

含油污泥處理系統（油泥處理系統）

含油污泥處理系統是油田環保領域?qū)ｉT處理落地油泥和罐底油泥的一種專門設備。含油污泥一般由水包油(o/w)、油包水(w/o)以及懸浮固體組成的穩定的懸浮乳狀液體系，脫水效果差，污泥成分和物性受污水水質、處理工藝、加藥劑等因素影響。由于油泥差異性大，含油量差別較大，每家單位的情況不統一，難以制定標準化的設備，處理難度高。

正道能源采用油泥熱水洗方案， 設計和生產的含油污泥處理設備及成套系統，具有功耗低、投入低、原油能回收、處理效率高、經濟易投產等優點，真正實現含油污泥的低成本、規?；?、資源化處理?？蓮V泛應用到油田落地油泥處置 碼頭船舶罐底油泥處置 煉油廠油泥回收等行業領域。

正道能源含油污泥處理系統設備組成

正道能源含油污泥處理系統由：油泥預處理設備，油泥砂篩分設備，加藥系統，油水分離設備? 原油回收設備，泥水分離設備 等類設備組成。

第一步：通過油泥預處理設備和篩分設備，實現含油污泥中的石塊 雜草 樹根等雜物分選。

第二步：通過加熱罐攪拌設備和加藥設備，對油泥進行充分加熱和攪拌，利用油水比重不同物理特性，讓油 水 泥沙三相分層。油的比重小附在最上層，水的比重次之中層，泥沙比重大沉降底層。

第三步：利用原有回收設備，把分離出來的原油收集起來。

第四步：利用三相分離設備，進一步實現油 水 泥 三相分離及原油回。

第五步：通過泥水分離設備，對水 泥兩相分離，水可回用到加熱罐，固相可運走。

通過以上五步，最終實現含有污泥合理處置和原油回收，資源化利用的目的。

正道能源含油污泥處理系統優勢

正道能源根據“油泥熱水洗方案”設計出一整套含油污泥處理系統。具有設備選型靈活，配置靈活，投入低，產出高的特點。

■ 提供一對一定制含油污泥處置方案；
■ 采用熱水洗工藝，功耗低，設備少；投入低；
■ 原油可回收，處置效果好，經濟效益高；
■ 系統組成設備自主生產，安全可靠；
■ 能滿足多種工況含油污泥處置要求；

正道能源含油污泥處理方案

油泥熱水洗方案其能耗低 投入低 原油能回收 處理效率高（20噸左右/小時），經濟高效易投產，目前成為采用比較多的含油污泥處理方案。正道能源公司根據含油污泥特性，依托固液分離一體化方案的技術優勢，結合多年油田固液分離設備系統研發應用經驗，推出這套經濟高效的“油泥熱脫附處理方案”。

設備名稱	含油污泥處理系統
處理工藝	油泥熱脫附處理方案
處理介質	落地油泥  罐底油泥
設備組成	油泥預處理設備、油泥篩分設備、油泥加熱設備、油水泥三相分離設備、自動加藥設備、泥水兩相分離設備
處理量	20噸左右/小時
處理效果	水 油 泥 三相分離，原油回收，水回用，

在油田落地油泥，油基泥漿處理方面，正道能源已經為我國遼寧 四川  內蒙 新疆 甘肅 山東等地油田項目設計生產配套多項一體化解決方案。作為一家專業的針對油田油泥沙、含油污泥、油污泥、油泥處理技術的設備廠家，可為廣大客戶根據各大油田具體情況，設計一體化解決方案，及提供專用的含油污泥處理設備及系統，真正實現油田油泥沙、油污泥等污染源的低成本、規?；?、資源化處理。

污泥脫水系統

污泥脫水系統是一種針對環保污泥處理領域設計的一種固液分離設備，其可以將污泥和污泥中的水分分離，從而減少廢水的體積和重量，降低處理成本，并達到環保要求。主要應用在河道污泥處置，市政管道污泥處置，港口碼頭污泥處置，污水處理廠污泥處置等領域。

正道能源提供離心脫水 疊螺脫水 壓濾脫水等多種污泥脫水一體化解決方案和污泥脫水系統?？蓮V泛應用到河道污泥清淤、市政污泥處置、污水處理廠等行業領域。

正道能源污泥脫水系統優勢

正道能源污泥脫水系統具有能耗低，處理量大，運行時不易堵塞，裝置故障率低，易損部件少，運行維護成本低，對工況選擇要求低，適應工況能力強，可適用于高危、防爆作業環境，脫水效果好污泥含水率降至60%以下。

■ 一對一定制污泥脫水一體化解決方案；
■ 污泥脫水方案全面成熟，現場應用案例眾多；
■ 系統設計充分考慮用戶成本；優化系統配置；
■ 系統采用自控化控制技術，減少人力投入；
■ 易損部件最少化，降低客戶使用中的成本；

正道能源污泥脫水系統方案

正道能源根據客戶工況來設計污泥脫水方案，目前有三種污泥脫水方案，分別為：壓濾脫水方案，疊螺脫水方案，離心脫水方案等。方案靈活多選?？蓮V泛應用到港口清淤，河道清淤，航道清淤，水庫清淤，河道污水治理等工程領域，目前以在我國陜西 山東 湖南等地區以及國外的新加坡 泰國 馬來西亞等國家，參與多項河道清淤污泥脫水工程。

污泥脫水方案	污泥脫水系統組成
離心脫水	泥漿振動篩、脫水離心機、儲漿罐
疊螺脫水	泥漿振動篩、疊螺機、儲漿罐、自動加藥裝置
壓濾脫水	泥漿振動篩、壓濾機、儲漿罐、自動加藥裝置

泥漿回收系統

泥漿回收系統是為滿足國內外非開挖技術要求而研發設計生產的，用于凈化處理水平定向穿越過程中從地下返回的泥漿。通過振動篩、清潔器等固相控制設備將大粒徑的鉆屑分離出去，通過混漿裝置添加所需的泥漿材料，并攪拌循環均勻，達到再次使用的性能要求，通過泥漿泵泵入水平定向鉆系統進行反復循環利用。

正道能源致力于泥漿凈化回收系統、泥漿混配系統研發制造。正道能源BWMRS系列泥漿回收系具有泥漿凈化回收，泥漿配漿混漿，泥漿儲存為一體的自循環系統，可廣泛應用到建筑施工，市政管網建設，地下官網改造，通訊光纜地下鋪設，河流湖泊定向穿越等HDD非開挖泥漿回收，小型地?zé)峋?，小型盾?gòu)工程等鉆探泥漿回收。

正道能源泥漿回收系統優勢

正道能源依托在石油鉆井固控設備系統設計生產優勢，在非開挖領域，泥漿回收系統成套設備包括振動篩 除砂除泥器 離心機 射流混漿裝置等設備均為自主研發。

■ 12年油氣田/非開挖領域大型泥漿系統設計生產經驗；
■ 國內外多項大中型定向鉆泥漿回收系統成功案例；
■ 系統組成設備全系自主生產，系統組成更科學更可靠；
■ 系統型號規格全面，可滿足多種非開挖工程使用場景；
■ 易損部件最少化，降低客戶使用中的成本；

正道能源泥漿回收系統方案

正道能源BWMRS系列泥漿回收系統為標準化系統，根據非開挖鉆機噸位和泥漿流量以及客戶需求，來設計和制造配套泥漿回收系統（泥漿循壞系統），包括：BWMRS-350 ( 80m3/h )，BWMRS-500 (120m3/h )，BWMRS-1000 (240m3/h ) 等泥漿回收系統。詳細參數如下：

型號	BWMRS-200	BWMRS-350	BWMRS-500	BWMRS-1000	BWMRS-1500
最大處理量	45m3/h （200GPM）	80m3/h （350GPM）	120m3/h （500GPM）	240m3/h （1000GPM）	300m3/h （1500GPM）
匹配鉆機	80-160T	160-200T	250-350T	500-800T	1000T
泥漿泵流量	800L/min	2000-2500L/min	2000-2500L/min	4000L/min	5000-5500L/min
總功率	45KW	45KW	100KW	150KW	250KW
外觀尺寸	5000×2300×2850mm	7500×2300×2950mm	9500×2000×1600mm	11500×2400×3560mm	11500×2400×3560mm
